Hővisszanyerős szellőztetés egy 120 m²-es, kétszintes családi házban Zehnder EVO rendszerrel
Ajánlatot kérek
🌿Egy új építésű, kétszintes, 120 m²-es családi ház gépészeti kialakításánál kiemelt szempont volt az egészséges beltéri levegőminőség, az energiatakarékos működés és a komfortos, csendes üzem. A modern épületszerkezetek, a korszerű nyílászárók és a jó légzárás miatt az ilyen típusú ingatlanoknál a természetes légcsere már nem elegendő ahhoz, hogy a lakótérben folyamatosan friss, megfelelő páratartalmú levegő álljon rendelkezésre.
🌬️A megoldást egy központi, hővisszanyerős szellőztető rendszer jelentette, amelyhez Zehnder EVO szellőztetőgépet választottunk. A rendszer kialakítása során a cél az volt, hogy a lakók ablaknyitás nélkül is folyamatos friss levegőhöz jussanak, miközben a fűtési energia vesztesége minimális marad.
Az épület bemutatása
A vizsgált családi ház alapterülete körülbelül 120 m², kétszintes kialakítással. Az épületben az alábbi főbb helyiségek találhatók:
- konyha,
- fürdőszoba,
- külön WC,
- három szoba,
- nappali,
- ebédlő,
- közlekedők és kiszolgáló terek.
A helyiségkiosztás ideális alapot biztosított egy központi szellőztető rendszer kiépítéséhez, mivel jól elkülöníthetők voltak a befúvási és elszívási pontok. A friss levegő a tartózkodási helyiségekbe, az elhasznált levegő elszívása pedig a párásabb, szennyezettebb levegőjű helyiségekből történik.
A választott megoldás: Zehnder EVO hővisszanyerős szellőztető
🔧A rendszer központi eleme egy Zehnder EVO hővisszanyerős szellőztetőgép, amelyet a ház mérete, helyiségkiosztása és várható légcsereigénye alapján választottunk ki.
🏡A 120 m²-es, kétszintes családi ház esetében a számított alap légszállítás körülbelül 145–160 m³/h, míg intenzív üzem esetén — például főzés, fürdés vagy vendégek jelenléte alatt — 220–250 m³/h légszállítás is szükségessé válhat. A kiválasztott Zehnder EVO készülék megfelelő teljesítménytartalékkal rendelkezik, így normál üzemben nem maximális fordulatszámon működik. Ez kedvező hatással van a zajszintre, az energiafogyasztásra és a berendezés hosszú távú élettartamára is.
⚙️A Zehnder EVO rendszer mellett azért döntöttünk, mert kompakt kialakítású, csendes működésű, magas hővisszanyerési hatásfokkal rendelkezik, és jól illeszthető új építésű, korszerű családi házak gépészeti rendszerébe.
Ajánlatot kérekÁlmennyezeti elhelyezés

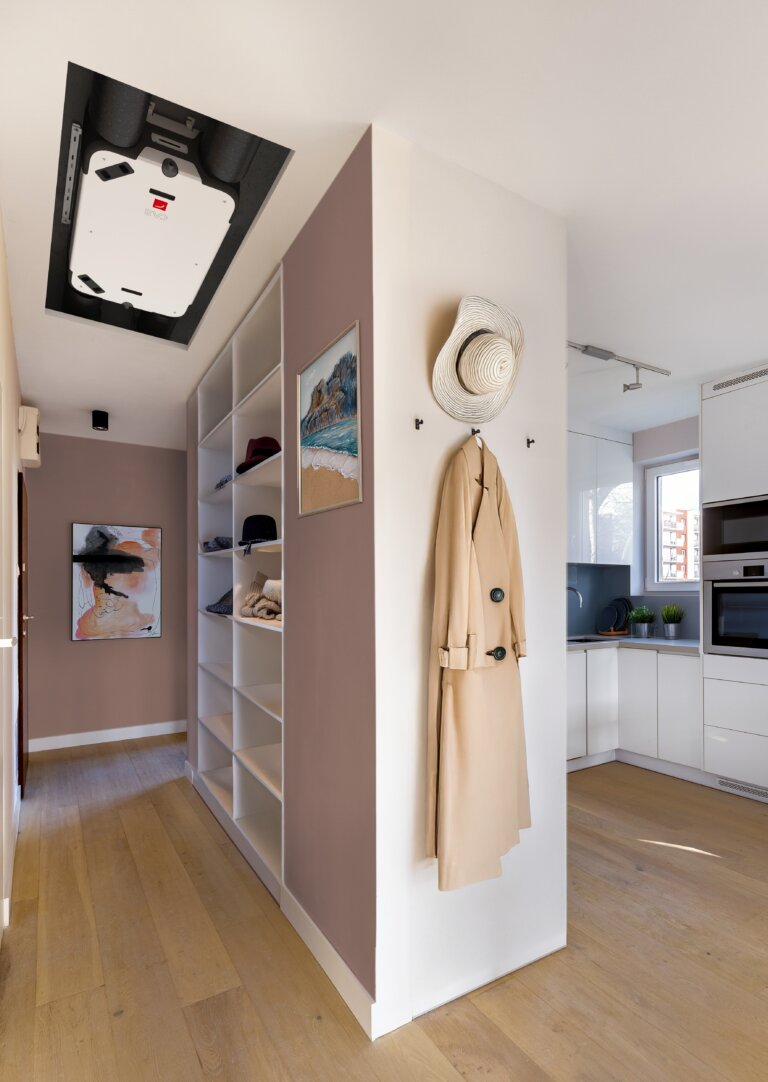

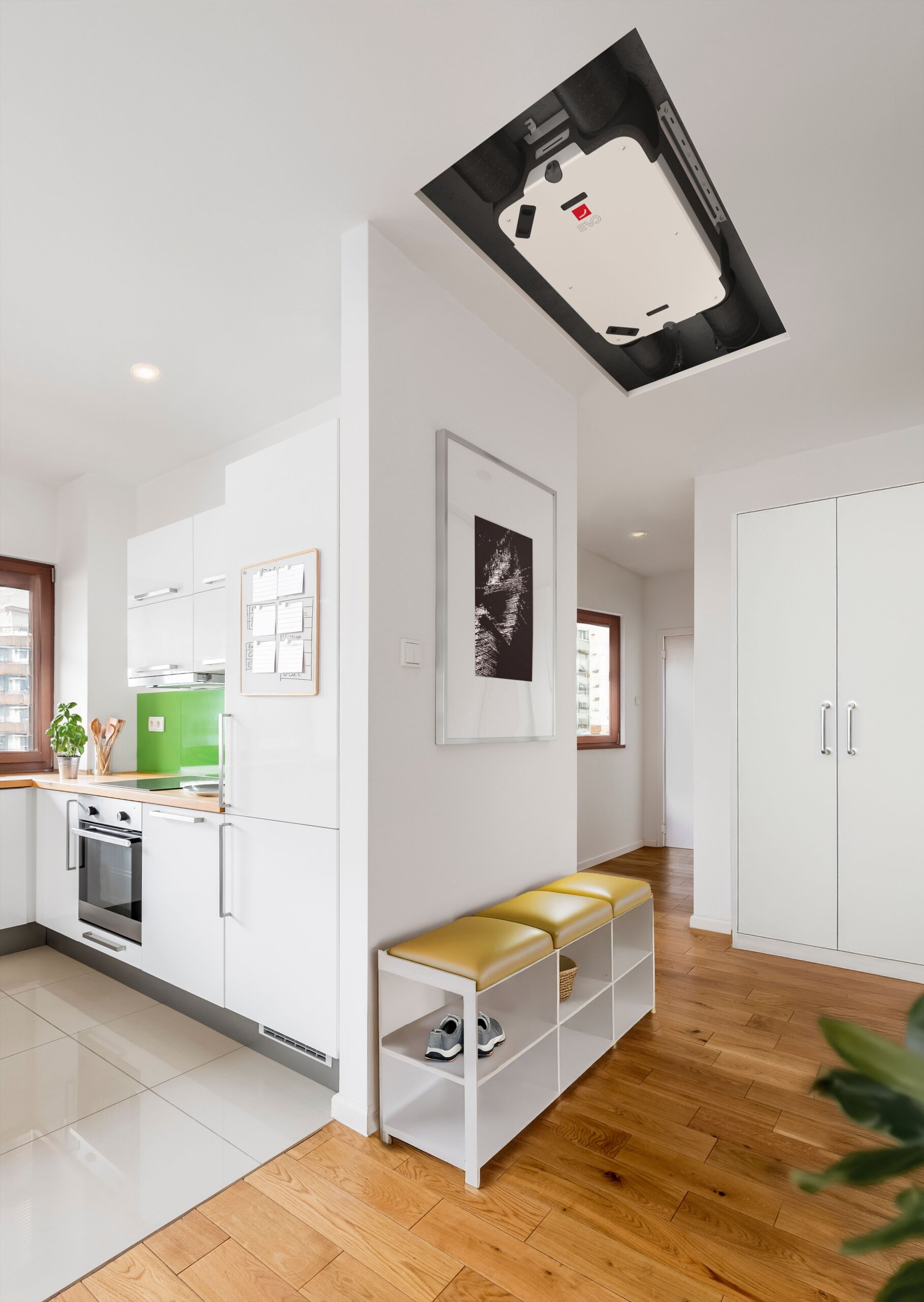

A szellőztetőgép elhelyezésénél az álmennyezeti beépítést választottuk. Ez az építészeti és gépészeti szempontból is kedvező megoldás lehetővé tette, hogy a berendezés és a légtechnikai vezetékek rejtetten, a lakótér esztétikáját nem zavarva kerüljenek kialakításra.
Az álmennyezetben történő elhelyezés különösen előnyös volt ebben a kétszintes családi házban, mivel a légcsatorna-hálózat így rendezett, jól szerelhető és karbantartható módon vezethető. A befúvó és elszívó szelepek a helyiségek funkciójához igazodva kerültek elhelyezésre, figyelembe véve a megfelelő légáramlást, a komfortérzetet és a zajcsillapítást.
A rendszer kialakításánál fontos szempont volt, hogy a szellőztetés ne legyen zavaró a mindennapi használat során. Az álmennyezeti megoldás ennek megfelelően diszkrét megjelenést biztosít: a lakótérben csak a befúvó és elszívó elemek láthatók.
Légtechnikai kialakítás és méretezés
A rendszer légtechnikai kialakítása a tiszta és szennyezettebb levegőjű helyiségek szétválasztására épül.
A befúvás az alábbi helyiségekbe történik:
- nappali,
- ebédlő,
- három szoba.
Az elszívás az alábbi helyiségekből történik:
- konyha,
- fürdőszoba,
- WC.

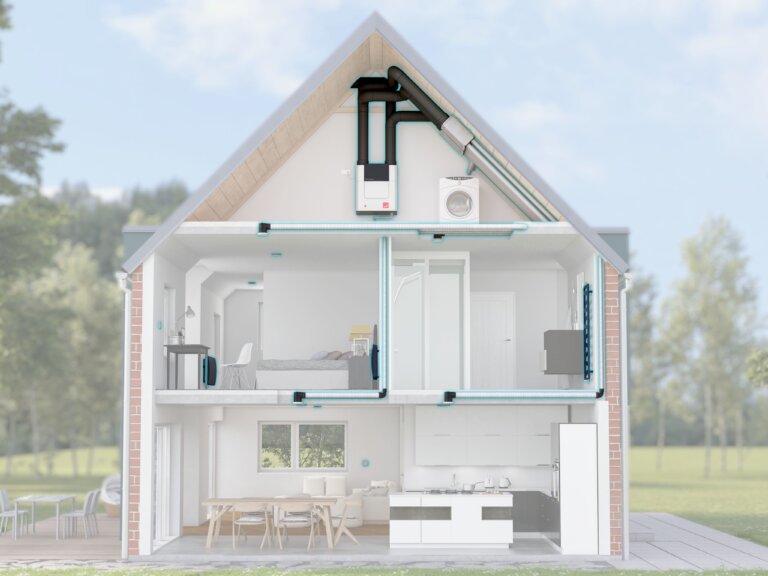

Ez a kialakítás biztosítja, hogy a friss levegő a fő tartózkodási helyiségekbe érkezzen, majd a lakáson belüli légáramlás a konyha, fürdőszoba és WC irányába történjen. Így a párás, szagos vagy elhasznált levegő nem terjed vissza a lakótérbe, hanem közvetlenül az elszívási pontokon keresztül távozik.
Ajánlatot kérek
A helyiségenkénti légmennyiségek az alábbiak szerint kerültek meghatározásra:
A rendszer normál üzemi légmennyisége így körülbelül 190 m³/h körül alakul, amely az épület méretéhez és használatához illeszkedik. Intenzív üzemmódban a rendszer nagyobb légszállítással képes gyorsabban eltávolítani a párát, szagokat és az elhasznált levegőt.
A rendszer főbb elemei
A telepített hővisszanyerős szellőztető rendszer az alábbi főbb elemekből épül fel:
Zehnder EVO központi hővisszanyerős szellőztetőgép,
frisslevegő-beszívó és elhasználtlevegő-kidobó ág,- hő- és párazáró szigeteléssel ellátott fő légcsatornák,
- osztódobozok,
- helyiségi légcsatorna-hálózat,
- befúvó és elszívó szelepek,
- hangtompító elemek,
vezérlés és szabályozó egységek,- opcionális páratartalom- vagy CO₂-érzékelők.
A kivitelezés során kiemelt figyelmet kapott a légcsatornák megfelelő méretezése, a zajcsillapítás, valamint a rendszer beszabályozása. A helyiségenkénti légmennyiségek pontos beállítása elengedhetetlen ahhoz, hogy a szellőztetés komfortos, energiatakarékos és kiegyensúlyozott legyen.
-
♻️Magas hővisszanyerési hatásfok
Elsődleges érv volt a magas hővisszanyerési hatásfok, amelynek köszönhetően a távozó beltéri levegő hőtartalmának jelentős része hasznosul a beérkező friss levegő előmelegítésére. Ez csökkenti a fűtési energiaigényt, miközben a lakás folyamatosan friss levegőt kap.
-
🔇 Csendes működés
Fontos szempont volt a csendes működés is. Egy családi házban különösen lényeges, hogy a szellőztető rendszer ne legyen zavaró sem nappal, sem éjszaka. A megfelelő gépválasztás, a méretezett légcsatorna-hálózat és a hangcsillapító elemek együttesen biztosítják a komfortos üzemet.
-
🔧Rugalmas beépíthetőség
A rendszer további előnye a rugalmas beépíthetőség. Az álmennyezeti elhelyezés lehetővé tette, hogy a gépészet rejtetten maradjon, miközben a rendszer karbantartása továbbra is megoldható. Ez különösen fontos volt a belsőépítészeti megjelenés szempontjából.
A Zehnder EVO megoldás mellett szólt továbbá az is, hogy a rendszer érzékelőkkel kiegészíthető. Páratartalom- vagy CO₂-alapú szabályozással a szellőztetés automatikusan igazodhat a tényleges használathoz, így csak akkor működik magasabb fokozaton, amikor arra valóban szükség van.
A rendszer előnyei a mindennapi használatban
A telepített hővisszanyerős szellőztető rendszer a mindennapokban több kézzelfogható előnyt biztosít.
A lakók folyamatosan friss levegőhöz jutnak anélkül, hogy rendszeres ablaknyitásra lenne szükség. Ez különösen előnyös fűtési szezonban, amikor az ablaknyitással jelentős hőveszteség keletkezne.
A rendszer segít a páratartalom szabályozásában is. A fürdőszobából, WC-ből és konyhából folyamatosan eltávolítja a párás, szagos levegőt, így csökkenti a páralecsapódás és a penészesedés kockázatát.
A hálószobákban és nappali terekben javul a levegőminőség, ami hozzájárul a jobb komfortérzethez és az egészségesebb beltéri környezethez. A szűrt friss levegő bevezetése mérsékli a por, pollen és egyéb külső szennyeződések bejutását is.
Az ablaknyitás csökkentésével a külső zajterhelés is kisebb lehet, ami forgalmasabb környezetben vagy sűrűbben beépített lakóövezetben különösen fontos előny.
Ajánlatot kérek
⚡Energetikai szempontból:
- Alapterület: 120 m²
- Kétszintes épület, fűtött térfogat kb.: 336 m³ /2,8 m belmagassággal/
- Méretezési hőlépcső: 22 °C belső / –13 °C külső → ΔT = 35 K
- Szellőzőlevegő: 190 m³/h
- Légtechnikai hőveszteség képlete:
Q = 0,34 × V̇ × ΔT - Entalpiás / hővisszanyerős rendszer hatásfoka becsléssel: 85%
- 9/2023. ÉKM szerint a közel nulla fajlagos hőveszteség-tényező A/V függő; A/V ≥ 1,3 esetén a követelményérték 0,37 W/m³K.
Eredmény
- Tétel
- Épületburok, megengedett max. A/V = 1,3 mellett
- 190 m³/h légcsere hővisszanyerés nélkül
- 190 m³/h entalpiás hővisszanyeréssel, 85%
Tehát:
- Hővisszanyerés nélkül a 190 m³/h frisslevegő fűtési hőigénye kb. 2,26 kW, ami a teljes megengedett épületburok-hőveszteséghez képest: 2,26 / 4,35 = kb. 52%
Vagyis egy ilyen, előírásoknak megfelelően jó burok mellett a kezeletlen filtráció / szellőzőlevegő hővesztesége a burok hőveszteségének több mint fele lehet.
- Entalpiás hővisszanyeréssel ugyanez kb.: 0,34 / 4,35 = kb. 8%
Vagyis a hővisszanyerős szellőzés ebben a példában a szellőzési fűtési hőveszteséget kb. 2,26 kW-ról 0,34 kW-ra csökkenti, azaz nagyjából 1,9 kW méretezési fűtési teljesítményt takarít meg.
Mindezt a hálózatból vételezett energiamennyiségkülönbségre fordítva:
Igen. A 190 m³/h szellőzőlevegőre számolva:
Adatok:
- hőfokhíd: 75 081 hK/év /9/2023. ÉKM standard év, Tb=20 °C, fűtési határ 12 °C/
- villamos energia nem megújuló primerenergia-tényezője: fₙᵣₑₙ = 2,3
- hőszivattyú éves SCOP: 3,5 /reális, óvatos becslés/
- hővisszanyerés: 85%
- alapterület: 120 m²
Éves különbség
- Változat
- Hővisszanyerés nélkül
- Entalpiás / hővisszanyerős szellőzéssel
- Különbség
Vagyis a példánkban szereplő 120m2-es épület 2709 kWh /év többlet energiafelhasználással működik ha az óránként 190 m3/h levegőmennyiség bejut az épületbe hővisszanyerés nélkül. Ha úgy vizsgáljuk meg a kérdést hogy vajon mesterséges szellőztetés nélkül mennyi a természetes filtráció és a nyílászárókon keresztül történő szándékmentes infiltráció, kb. 70 m3/h érték vehető fel ami 0,2 szeres légcserét jelent.
Tehát ha 70 m³/h levegő jut be természetes úton, kezeletlenül, és ezt hasonlítjuk a 190 m³/h, 85%-os hővisszanyerésű entalpiás rendszerhez, akkor:
Ebben az esetben azenergia felhasználás 700kWh/év többletet jelent a mesterséges szellőzés nélküli épületre vetítve.
Természetesen a kWh-ban kifejezett megtakarítás Forintosítása nem adja vissza azt a többlet komfortot ami a mindenkor friss, allergén mentes tiszta levegő lehetőségét jelenti egy jól kiépített entalpiás szellőzőrendszer használata esetén.
Becsült beruházási költség
A megvalósított rendszer költsége több tényezőtől függött: a választott Zehnder EVO készüléktől, a légcsatorna-hálózat hosszától, az álmennyezeti kialakítás részleteitől, a szelepek számától, a zajcsillapítás módjától, valamint a vezérlés és érzékelők felszereltségétől.
Egy ilyen méretű, 120 m²-es családi ház esetében a teljes hővisszanyerős szellőztető rendszer nagyságrendi beruházási költsége jellemzően:
- 2,5–3,3 millió Ft bruttó
Ez az összeg tartalmazhatja a szellőztetőgépet, a légtechnikai anyagokat, az osztókat, szelepeket, hangcsillapítókat, a szerelést, valamint a rendszer beüzemelését és beszabályozását.
A pontos költség minden esetben az adott épület adottságaitól és a műszaki tartalomtól függ, ezért a végleges ajánlatot helyszíni vagy tervalapú felmérés alapján érdemes elkészíteni.
Összegzés
A 120 m²-es, kétszintes új építésű családi házban telepített Zehnder EVO hővisszanyerős szellőztető rendszer korszerű, energiatakarékos és komfortos megoldást biztosít a folyamatos légcserére.
A rendszer a friss levegőt a nappaliba, ebédlőbe és szobákba juttatja, az elhasznált levegőt pedig a konyhából, fürdőszobából és WC-ből szívja el. Az álmennyezeti kialakításnak köszönhetően a gépészet rejtetten, esztétikusan került beépítésre, miközben a rendszer működése csendes és hatékony maradt.
A Zehnder EVO választása azért bizonyult megfelelőnek, mert a berendezés teljesítménye illeszkedik az épület méretéhez, megfelelő tartalékot biztosít intenzív üzemhez, és hosszú távon is komfortos, egészséges beltéri környezetet teremt.
A telepített rendszer hozzájárul az energiahatékony üzemeltetéshez, a jobb levegőminőséghez, a páraproblémák megelőzéséhez és az ingatlan műszaki értékének növeléséhez.
